產品描述
附件一
一、設備名稱
圓管自動上下料，四工位沖弧生產線
二、功能介紹

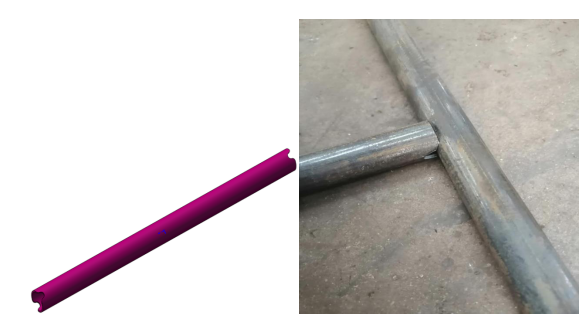

針對不同類型的工件可通過更換模具、修改程序參數完成不同工件的加工，實現圓管兩端自動沖流鋅孔（U型或者V型)，工件如下圖：
三、設備圖片展示
四、設備主要組成部分
自動沖弧單元由工作臺、高效能液壓站、精密伺服電機、高精度滾珠絲杠、精密液壓油缸、精密沖裁模具、精密液壓缸、自動上下料機構組成。
4.1 節能高效液壓站系統
本部件用于為自動沖壓主機提供液壓動力源。主要由油箱、高效精密油泵、高效節能油泵電機、高效精密液壓控制組合閥、耐磨液壓管路及其安全檢測與精密靈敏限位傳感系統組成。
4.2智能沖孔主機
１＃沖孔主機：沖切圓管一邊母線上流鋅孔
２＃沖孔主機：沖切圓管另一邊母線上流鋅孔
4.3精密進給機構
伺服控制進給，定位精度0.04mm
設備功效：４-5ｓ／支
五、設備參數
型號 | GT-YGCH-04 |
設備占地 | （長*寬*高，mm）3900*3000*1100 |
控制方式 | CNC數控系統控制 |
工作功率 | 13KW |
加工范圍 | Q235圓管：4分管-6分管-一寸管 長度600-2200mm |
工作電壓 | 380V/50Hz |
管材壁厚 | ≦3.3mm |
管材精度要求 | ≦2mm |
工作效率 | 4~5S/支 |
六、設備工作流程描述→
人工將一捆料500根左右放到料架上→自動頂料機構將單根管送至液壓沖工作站→液壓沖沖兩端流鋅孔→自動落料
